XZZ型旋风除灰器具有:结构简单新颖、高效中阻、负荷适应性强、运行稳定可靠、钢耗小、占地面积省、管理维护方便、造价低等特点。
XZZ型旋风除尘器除了可单体使用外,也可以多筒组合,由一共同的进出气母管联接,满足任何烟气量的处理。每台除尘器的单体都有四部分:本体、蜗壳、芯管和具有性能良好的密封收尘装置。根据安装位置不同,XZZ型旋风除尘器有四种结构,即按除尘器进口方向,分左旋和右旋两种,根据用户的不同需要,分有灰斗的A型和灰箱的B型两种。
XZZ型旋风除尘器主要用于机烧层燃热水或蒸汽锅炉,同时也适用于木材加工及其他工业除尘上的需要。

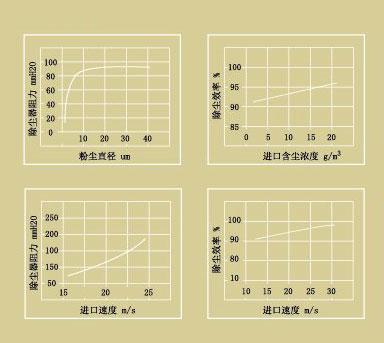

主要性能曲线(冷态)
该性能曲线是在下列试验条件下得出的:
实验用除尘器规格——XZZ-III型D500
试验粉尘——医用滑石粉(dc50=10.56微米,σ=2.16)
试验环境——气温:25℃
适用锅炉(吨/时) | 除尘器型号/规格 | 单体数(只) | 处理烟气量(m³/h) | 除尘器阻力(200℃时)(毫米水柱) |
0.2 | XZZ-III型D350 | 1 | 900 | 43 |
0.5 | XZZ-III型D460 | 1 | 2000 | 71 |
1 | XZZ-III型D560 | 1 | 3000 | 73 |
2 | XZZ-III型D750 XZZ-III/T型D750 |
1 | 6000 | 88 |
XZZ-III型D800 XZZ-III/T型D800 |
1 | 6000 | 71 | |
4 | XZZ-III型D750 XZZ-III/T型D750 |
2 | 12000 | 88 |
XZZ-III型D800 XZZ-III/T型D800 |
2 | 12000 | 71 | |
XZZ-III型D1000 XZZ-III/T型D1000 |
1 | 12000 | 79 | |
6.5 | XZZ-III型D1000 XZZ-III/T型D1000 |
2 | 19500 | 76 |
10 | XZZ-III型D850 XZZ-III/T型D850 |
4 | 30000 | 86 |
XZZ-III型D1200 XZZ-III/T型D1200 |
2 | 30000 | 87 | |
20 | XZZ-III型D1200 XZZ-III/T型D1200 |
4 | 60000 | 87 |
说明:
1、实际使用效率:当进口烟尘浓度小于2000(mg/m³干烟气)时,则排出烟尘浓度可达小于200(mg/m³干烟气);当进口烟尘浓度大于2000(mg/m³干烟气)时,除尘效率大于90%,最高可达96%。
2、XZZ-III/T型是指除尘器内壁涂有耐磨涂料。
1、设计了直通型旁室,能有效地消除上灰环现象,且不易堵塞
2、设计了接近直筒型的锥体结构,消除了下灰环的形成,避免了局部磨损和粗颗粒粉尘的反弹现象
3、设计了能有效地阻止下部粉尘二次飞扬的装置,是国内首创的独特形式
含尘气流经收缩进口切向进入除尘器蜗壳时,由上向下作螺旋形旋转运动,尘粒在离心力的作用下被跑向器壁,并沿器壁下旋,进入特殊结构的密封收尘装置内;净化后的气体由下向上作内螺旋形旋转经芯管排出。
下灰锁气装置由灰斗型式的XZZ-III、XZZ-III/T型和灰箱式的XZZ-III、XZZ-III/T型,高度不变。
出口蜗壳可根据用户要求配带。
除尘器出厂配带进出口法兰一付
缩略图所示除尘器为左旋型。

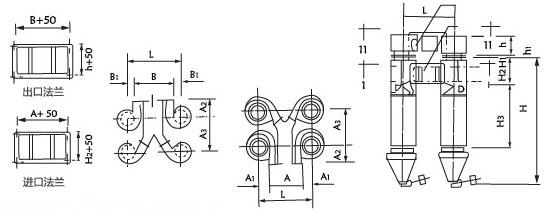

尺寸:mm
规格 | D | L | H | H1 | H2 | H3 | A | A1 | A2 | B | B1 | h | h1 |
XZZ-III型D350 | 350 | 245 | 100 | 142 | 242 | 1913 | 280 | 1050 | 420 | 217 | 217 | 123 | 53 |
XZZ-III型D460 | 460 | 322 | 132 | 185 | 322 | 2510 | 368 | 1380 | 552 | 285 | 285 | 161 | 69 |
XZZ-III型D560 | 560 | 392 | 160 | 225 | 392 | 3036 | 448 | 1680 | 672 | 347 | 347 | 196 | 84 |
XZZ-III型D750 | 750 | 525 | 215 | 300 | 525 | 4053 | 600 | 2250 | 900 | 465 | 465 | 263 | 113 |
XZZ-III型D800 | 800 | 560 | 229 | 320 | 560 | 4320 | 640 | 2400 | 960 | 496 | 496 | 280 | 120 |
XZZ-III型D850 | 850 | 595 | 243 | 340 | 595 | 4588 | 680 | 2550 | 1020 | 527 | 527 | 298 | 123 |
XZZ-III型D1000 | 1000 | 700 | 286 | 393 | 700 | 5390 | 800 | 3000 | 1200 | 620 | 620 | 350 | 150 |
XZZ-III型D1100 | 1100 | 770 | 315 | 439 | 770 | 5925 | 880 | 3300 | 1320 | 682 | 682 | 385 | 165 |
XZZ-III型D1200 | 1200 | 840 | 343 | 478 | 842 | 6460 | 960 | 3600 | 1440 | 744 | 744 | 420 | 180 |
XZZ-III/T型外形尺寸与表中XZZ-III型的相应规格相同
尺寸:mm
规格 | D | D1 | A | A1 | A2 | H | H1 | H2 | H3 | b | h | b1 | h1 |
XZZ-III型2xD750 | 750 | 1042 | 4053 | 263 | 600 | 2250 | 442 | 300 | 525 | 516 | 263 | 750 | 113 |
XZZ-III型2xD800 | 800 | 1110 | 4320 | 280 | 640 | 2400 | 470 | 320 | 560 | 550 | 280 | 800 | 120 |
XZZ-III型2xD1000 | 1000 | 1382 | 5390 | 350 | 800 | 3000 | 584 | 399 | 700 | 682 | 350 | 1000 | 150 |
XZZ-III型2xD1200 | 1200 | 1654 | 6460 | 420 | 960 | 3600 | 698 | 478 | 840 | 814 | 420 | 1200 | 180 |
XZZ-III/T型外形尺寸与表中XZZ-III型的相应规格相同
图示出灰装置供用户选用参考,根据实际需要用户亦可采用其他出灰装置。
出厂时配带进出口法兰一付。
尺寸:mm
规格 | D | L | H | H1 | H2 | H3 | A | A1 | A2 | A3 | B | B1 | h | h1 |
XZZ-III型4xD850 | 850 | 1676 | 4588 | 298 | 680 | 2550 | 996 | 340 | 595 | 1100 | 1080 | 298 | 850 | 128 |
XZZ-III型4xD1200 | 1200 | 2352 | 6460 | 420 | 960 | 3600 | 1396 | 478 | 840 | 1500 | 1512 | 420 | 1200 | 130 |
XZZ-III/T型外形尺寸与表中XZZ-III型的相应规格相同
>在锅炉运行前应先检查收灰装置(灰箱或灰斗)密封是否良好,密封后运行。在锅炉满负荷运行时可依照收集灰尘的量决定排灰间隔时间,一般可每8小时排灰一次。排灰时必须将引风机停转后再开启排灰口;排灰后,将排灰口重新盖严后,再开动引风机转入正常运行。
>除尘器在负压吸入式运行时要求严密不透风,尤其是收尘装置,切忌漏风,以免影响除尘效率。
>除尘器在除尘系统中的联接方式一般采用负压吸入式,可以减少尘粒对引风机的磨损。如设计要求或其他原因亦可采用正压压出式。
>对寒冷地区,特别是间歇性使用的锅炉,当除尘器安装在室外时,应对除尘器采取保温措施。对蒸发量小于1吨/时的小型锅炉,并配有预热水箱时,应注意排烟温度不宜过低,以免结露造成除尘器积灰堵塞。
>XZZ-III/T型旋风除尘器因内壁有耐磨涂料,切忌敲打除尘器,以免涂料层脱落
>使用中属产品质量问题可向我厂联系,有关探讨技术性问题,可向该产品研制单位同济大学暖通教研室联系。

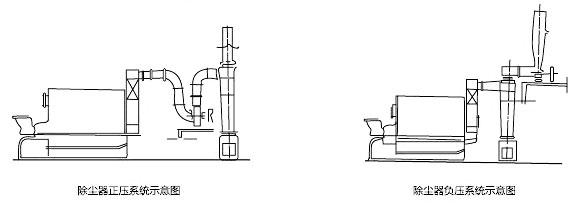

>除尘器应严格按照设计要求进行安装,负压吸入式见图四,正压吸入式见图三。
>在安装连接件各部法兰时,密封垫料应记载螺栓内侧以保证密封。为减少烟道的阻力,应尽可能缩短管路的长度和减少弯头。切忌在除尘器进口处安置弯头,保证除尘器进口气流平直均匀。链接管道管径应不小于除尘器芯管直径。
>安装XZZ-III型(A)除尘器时,排灰装置的排灰口应距地面高0.6-1.0米以便运灰小车通过。
>除尘器出口蜗壳是否配带由用户、设计单位决定,除尘器有无蜗壳对除尘效率无影响。但带蜗壳后的出口气流较均匀平直,其高度亦低于弯头连接,对多筒并联安装时,则均应配带出口蜗壳。
>安装前请检查:
除尘器型号、规格、核对标牌和产品合格证。
检查除尘器本体和配套件是否齐全、完整。
阉割检查设备在运输中是否变形损坏,如有损坏应进行修复后安装。损坏严重时应予以调换。
用XZZ-III/T型时,应仔细检查涂料的光滑性、均匀性和完整性。
